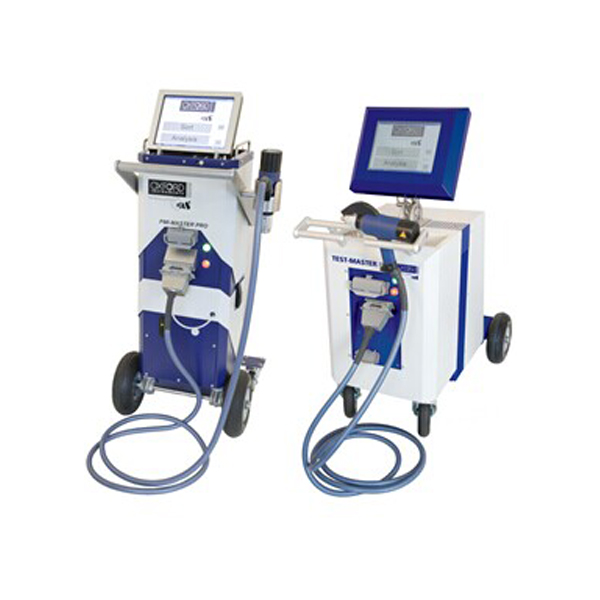

移動式火花直讀光譜儀

牛津儀器德國工廠生產的移動式直讀光譜儀，適用于車間現場進行金屬的精確分析、快速的材料牌號識別與分類；手持激發槍式設計，方便材料檢測，減少前處理工作；配備UV紫外槍，使得真空紫外區元素C，P，S，B，Sn等的分析成為可能；

可分析Fe、Cu、Al、Mg、Ni、Ti、Zn、Co等基體；

可分析元素包括：C、Si、Mn、S、P、Cr、Ni、Mo、V 、Ti、Fe、Cu、Al、Mg、Zn、Co 、B等金屬材料中的所有合金元素以及非金屬元素；

技術參數

TEST-MASSTER PRO移動式火花直讀光譜儀

一、操作特點：

1、中文操作界面, 工業觸摸屏操作, 克服現場鼠標及鍵盤操作不便的約束，大尺寸規格顯示清晰、直觀，可以遠距離觀察。堅固的鋼制外殼,有固定氣瓶的裝置,適用于車間現場檢測：

2、自動完成波譜漂移校正,不需借助標樣,無需人為干預提高檢測效率和精度;全譜技術自動描跡調整光路，激發樣品時，儀器自動識別每塊CCD上的特定譜線，與原存儲線進行對比，確定漂移位置，找出分析線當前的像素位置進行測定。消除因溫度氣壓變化而產生的光譜漂移；而傳統使用光電倍增管技術的光譜必須進行手動進精細調節，技術要求很高。

3、可提供在線自動化測量，允許24小時不間斷工作需要，皮實耐用。

              二、操作步驟：

1、進入分析界面

雙擊桌面WASLab圖標，進入光譜軟件OXFORD界面。

2、進入測試頁面

      點擊“成份分析”，選擇基體元素及分析程序。

      點擊“OK”進入測試頁面。

3、設置報告格式

      從菜單中單擊“改變”，在彈出對話窗中點擊“參考文件”，設置激發一次后預燃燒及測量次數，在“報告文件”選項中，可設置報告打印格式。

      點擊“新樣品”填寫報告數據。

4、檢測試塊

      將試塊打磨好，手持激發搶對準被檢測的樣品后扣動扳機；

      測量數據自動出現在觸摸屏上。注意：至少需測量3組數據，在做數據篩選時，基體元素的RSD數值應＜3,六大元素應＜10。檢測數據篩選完成。

5、牌號查詢

點擊“模式”進入 “牌號查詢”。在牌號設定中選擇基體元素，在牌號選項中勾選自動牌號查詢。查詢結果會在頁面綠顏色區顯示。

6、重新校準

查詢牌號結果與試塊不符，則需對分析曲線重新校準。按照提示進行檢測。如無需檢測可跳過檢測下一標樣。

7、曲線重新校準后，重新查詢牌號得出結果。

8、打印分析儀檢測報告。

• 移動式光譜儀技術配置

• TEST-MASSTER PRO移動式光譜儀包括以下部分：

• The SPECTROTEST consists of the following components:

•  - 光學系統Optical system

•  - 激發槍Pistol

•  - 光譜儀控制及數據處理系統Spectrometer control and data system

•  - 顯示器Color monitor

•  - 觸摸屏Touch Screen

• ---------------------------------------------------------------------

• 各部分技術說明DESCRIPTION OF THE COMPONENTS

• ---------------------------------------------------------------------

• 光學系統Optics

• --帕邢-龍格結構Paschen-Runge mount

• --溫度穩定結構Temperature insensitive triangular construction

• --多塊高分辨率CCD檢測器High resolution CCD muti-detectors

• 激發光源

• Excitation Source

• 火花光源Spark

• --火花激發  至高400V/300Hz/6μF Spark excitation highest 400V/300Hz/6μF

• --OXFORD獨特的噴射電極技術spray electrode technic

• --HPC高性能光纖 HPC high performance optic fine

• 帶有小光學系統的激發槍（火花光源）（選件）UV –PRO*

• --氬氣沖洗的小光學系統用于分析（C）、P、S、Sn、和B以及其他元素

• Argon-flushed UV system for determination of(C),P,S,Sn,,B and additional elements

• 讀出系統Readout System

• --移動CPU  Mobile CPU

• --Windows7軟件

• --并行接口Parallel port

• --網絡接口Network Port

• --VGA 接口VGA port

• --4個USB接口4USB ports

• --內置高分辨率12.1”TFT顯示器Intergrated,high-resolution TFT Display 12.1”

• --觸摸屏操作

• 軟件Software

• WASLab 軟件

• --打印和分類檢測數據，存儲數據以備以后調用

• Printing and storing of measurement values and protocols for later processing

• --調節打印和顯示字號Adjustable font size for monitor and printer

• --回歸分析程序Regression program

• --標準化程序(Intelligent Calibration Logic)

• 化學分析Chemical analysis

• --合金鑒別Alloy identification

• --合金確認Alloy verification

• --自動程序識別APF (Automatic Program Finder)

• --類型校準Type recalibration

• 材料分選：合格/不合格Pass/Fail Sorting

• --合格/不合格顯示Pass/Fail display

• --可選顯示牌號鑒別和成分分析

• Optionally with alloy identification and display of analysis

• 尺寸規格和重量Dimensions and Weight

• --Depth長：980cm

• --Width寬：630cm

• --High高：910cm

• --重量Weight:70kg

• 電源要求Electrical Requirements

• --100-250 V, 50/60 Hz.

• --電池供電24V Battery operation 24V11．

• 氬氣要求：

• 純氬氣, purity 5.0; 氬氣減壓閥regulator（5.0純度氬氣專配）;

• 氣壓5-6bar,

• 塑料軟管傳輸

電源：電壓220V，頻率50Hz，主機安全運行電壓為24V；

PMI-MASSTER PRO移動式火花直讀光譜儀

 一、操作特點：

  1、中文操作界面, 工業觸摸屏操作, 克服現場鼠標及鍵盤操作不便的約束，大尺寸規格顯示清晰、直觀，可以遠距離觀察。堅固的鋼制外殼,有固定氣瓶的裝置,適用于車間現場檢測：

  2、自動完成波譜漂移校正,不需借助標樣,無需人為干預提高檢測效率和精度;全譜技術自動描跡調整光路，激發樣品時，儀器自動識別每塊CCD上的特定譜線，與原存儲線進行對比，確定漂移位置，找出分析線當前的像素位置進行測定。消除因溫度氣壓變化而產生的光譜漂移；而傳統使用光電倍增管技術的光譜必須進行手動進精細調節，技術要求很高。

3、  配備電池，可提供8小時檢測工作；

                二、操作步驟：

1、進入分析界面

   雙擊桌面WASLab圖標，進入光譜軟件OXFORD界面。

2、進入測試頁面

   點擊“成份分析”，選擇基體元素及分析程序。

   點擊“OK”進入測試頁面。

3、設置報告格式

   從菜單中單擊“改變”，在彈出對話窗中點擊“參考文件”，設置激發一次后預燃燒及測量次數，在“報告文件”選項中，可設置報    告打印格式。

   點擊“新樣品”填寫報告數據。

4、檢測試塊

   將試塊打磨好，手持激發搶對準被檢測的樣品后扣動扳機；

   測量數據自動出現在觸摸屏上。注意：至少需測量3組數據，在做數據篩選時，基體元素的RSD數值應＜3,六大元素應＜10。檢測數據篩選完成。

5、牌號查詢

   點擊“模式”進入 “牌號查詢”。在牌號設定中選擇基體元素，在牌號選項中勾選自動牌號查詢。查詢結果會在頁面綠顏色區顯示。

6、重新校準

   查詢牌號結果與試塊不符，則需對分析曲線重新校準。按照提示進行檢測。如無需檢測可跳過檢測下一標樣。

7、曲線重新校準后，重新查詢牌號得出結果。

8、打印分析儀檢測報告。

移動式火花直讀光譜儀技術配置

1. PMI-MASSTER PRO移動式光譜儀

2. 光學系統

3. --帕邢-龍格結構

4. --溫度穩定結構

5. --多塊高分辨率CCD檢測器

6. 激發光源

7. 火花光源

8. --OXFORD獨特的噴射電極技術

9. --HPC高性能光纖

10. 帶有小光學系統的激發槍（火花光源）UV –PRO*

11. --氬氣沖洗的小光學系統用于分析（C）、P、S、Sn、和B以及其他元素

12. 讀出系統

13. --移動CPU

14. --Windows 7 軟件

15. --并行接口

16. --網絡接口

17. --VGA 接口

18. --4個USB接口

19. --內置高分辨率12.1”TFT顯示器

20. --觸摸屏操作

21. 軟件

22. WASLab 軟件

23. --打印和分類檢測數據，存儲數據以備以后調用

24. --調節打印和顯示字號

25. --回歸分析程序

26. --標準化程序

27. 化學分析

28. --合金鑒別

29. --合金確認

30. --自動程序識別

31. --類型校準

32. 材料分選：合格/不合格

33. --合格/不合格顯示

34. --可選顯示牌號鑒別和成分分析

35. 移動小車

36. --儀器固定裝置

37. --氬氣瓶固定裝置

38. --小車剎車鎖緊裝置

39. --工具箱

40. --電池

41. 尺寸規格和重量

42. --深度:320mm

43. --寬:360mm

44. --高:500mm

45. --重量:17kg

46. 氬氣要求：

47. 純氬氣, 5.0; 氬氣減壓閥（5.0純度氬氣專配）;

48. 氣壓5-6bar,

49. 塑料軟管傳輸

電源：電壓220V，頻率50Hz，主機安全運行電壓為24V；
