計算冷卻電氣柜熱負荷的基礎

您的當前位置: 首 頁 >> 新聞中心 >> 行業新聞

計算冷卻電氣柜熱負荷的基礎

發布日期:2021-10-12 作者: 點擊:

您的電氣柜是否過熱并導致代價高昂的停機?隨著春夏的臨近,去年您的圍欄是否出現季節性過熱問題?您的電氣柜交流單元是否出現故障和故障?那么可能是時候考慮 EXAIR 機柜冷卻器系統了。這些系統是壓縮空氣動力冷卻裝置,旨在讓您的機柜在炎熱環境中保持涼爽。主要優點包括沒有易磨損的移動部件,UL 列出以保持外殼的 NEMA 完整性(也符合 CE 標準),它們安裝簡單快捷,并且可以根據需要可靠地打開和關閉(非常適合解決季節性過熱問題)。

那么只有一個問題;您如何選擇適合您的應用的機柜冷卻器?是時候讓您使用可信賴的計算器來計算一些數字了。請記住,以下計算使用 100 psig (6.9 bar) 的入口空氣壓力、70F (22C) 的壓縮空氣溫度和 95F (35C) 的所需內部溫度的基線。這些值的變化會改變結果,但請放心,機柜冷卻器系統通常會隨著這些基線的變化而正常運行。

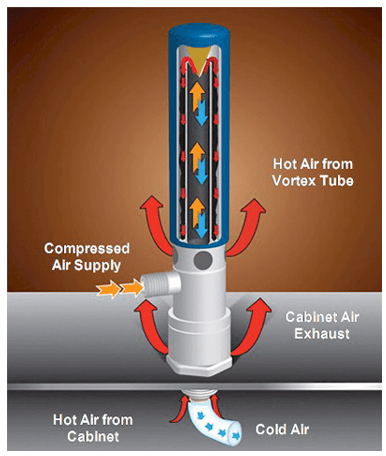

EXAIR 機柜冷卻器系統的工作原理

將為您進行數學計算。您可以使用我們的在線機柜冷卻器尺寸指南并在 24 小時內收到推薦。

有兩個方面在我們深入研究數學之前,請記住您可以將以下參數提交給 EXAIR,我們我們想找出環境中產生的熱量;這將是內部熱量和外部熱量。首先,計算暴露在空氣中的平方英尺而忽略頂部。這只是一個簡單的表面計算,忽略了一側。

(高度 x 寬度 x 2)+(高度 x 深度 x 2)+(深度 x 寬度)= 暴露的表面積

接下來,確定較大環境溫度(至大外部溫度)和所需內部溫度之間的較大溫差。在大多數情況下,電子設備較佳運行的工業標準將起作用,該值為 95F (35C)。

較大外部溫度 – 所需的至大內部溫度 = 外部溫度的 Delta T

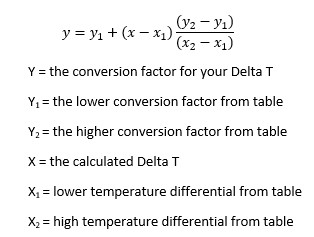

既然我們知道了外面的熱度和較大值之間的差異,我們希望里面是,我們可以看看下面的溫度換算表,也在 EXAIR 的機柜冷卻系統目錄部分為您提供。如果您的溫差介于表中的兩個值之間,只需將這些值代入插值公式即可。



獲得 Btu/hr/ft2 的換算系數后,將暴露表面積乘以換算系數以獲得至大外部溫度產生的熱量。保留此值,因為稍后將使用它。

暴露的表面積 x 轉換系數 = 外部熱負荷

現在我們將研究內部組件產生的熱量。如果您已經知道內部組件的全部瓦數損失,只需將總和乘以轉換系數即可獲得產生的熱量。該轉換系數為 3.41,將瓦特轉換為 Btu/hr。如果您不知道您的瓦數損失,只需使用當前的外部溫度和當前的內部溫度來找出。計算內部熱負荷與計算外部熱負荷的過程相同,只是使用不同的數字。不要忘記如果您的 Delta T 值不屬于溫度轉換圖表,請使用簡單插值法。

當前內部溫度 – 當前外部溫度 = 內部

溫度表面積的Delta T x 轉換系數 = 內部熱負荷

確定了內部熱負荷和外部熱負荷后,只需將它們加在一起即可獲得總熱負荷。此時,如果存在風扇或存在太陽能負載,則還要添加這些冷卻和加熱值。現在,總熱負荷將值與 NEMA 額定值和您想要的套件中的壁櫥冷卻能力相匹配。如果外部溫度在 125F 到 200F 之間,您將看到我們的高溫型號在部件號的開頭以“HT”表示。


從右到左:小型 NEMA 12、大型 NEMA 12、大型 NEMA 4X
