該應用需要一種將鋼板從150C冷卻到70C的方法

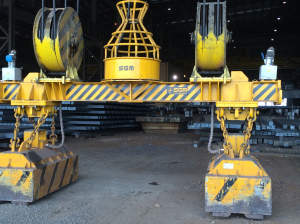

我之前寫過有關使用環境空氣冷卻應用程序,計算所需的氣流以保持溫度的文章。而且,最近,印度的一位最終用戶與我聯系,需要在類似應用中冷卻電磁體的方法。
需要使用40°C的空氣將高錳鋼板(尺寸為1800mm x 800mm x 500mm)的溫度從150°C降至70°C以下。這些鋼板的比熱為0.5107896 J / g°C,每塊重120kg,并在此過程中保護線圈和電磁體的絕緣。因此,就像以前的應用程序一樣,我們從下面顯示的過程開始。

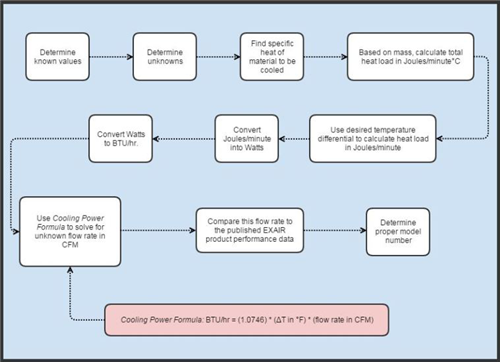

熱負荷計算過程
這樣,我們計算出的熱負荷為279,245 BTU /小時,這將需要1,805 CFM的風量以根據需要進行冷卻。(單擊下面的圖像可放大查看計算結果)
熱負荷計算
提供這種冷卻的建議是使用(6)120022超級空氣放大器,該放大器以80 PSIG運行,并沿板的長度方向安裝以分配氣流。如下表所示,每個120022超級空氣放大器將在設備的出口處移動341 CFM的風量,使(6)的這些設備適合該應用。而且,如果我們考慮在距離120022超級空氣放大器出口較遠的地方夾帶額外的環境空氣,則可以認為這些單元的冷卻速度可能比用于計算目的的1分鐘循環時間快。
超級空氣放大器性能表
此應用程序是工程壓縮空氣解決方案如何有效消除過程干擾并有效解決問題的一個很好的例子。如果您有一個相似的應用程序,甚至是完全不同的應用程序,請聯系EXAIR應用程序工程師。
