風幕保護激光鏡頭


風幕保護激光鏡頭

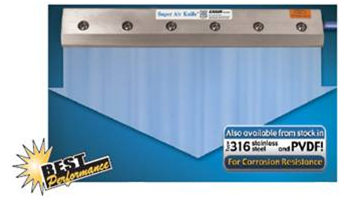

應用主品:超級氣刀

方案目標:利用超級氣刀形成風幕保護激光鏡頭

行業問題:

    現如今視覺檢測系統做為高精度工具,正越來越多的被用于激光加工監測尺寸、溫度、完工質量、標記等,這便產生了保持鏡頭干凈的必要,確保正確的信號能準確傳遞給操作者或相關設備,而布滿灰塵、碎屑、水霧,甚至刮花的鏡頭將會嚴重影響鏡頭所反饋信號的準確性。

解決方案

       美國依愛(Exair)超級氣刀是利用5.5公斤左右的壓縮空氣作為動力源,通過0.05mm厚的薄縫吹出,形成一個薄而均勻的氣幕,氣幕距離出口15cm處風速可達60m/s,而且長度方向上任何一個點的沖擊力均勻,其利用流體力學-柯恩達效應-吸收周圍的空氣,從而達到40倍的空氣放大比,使得氣幕強勁而有力,利用這些特點可以用來對鏡頭實施完美的保護。

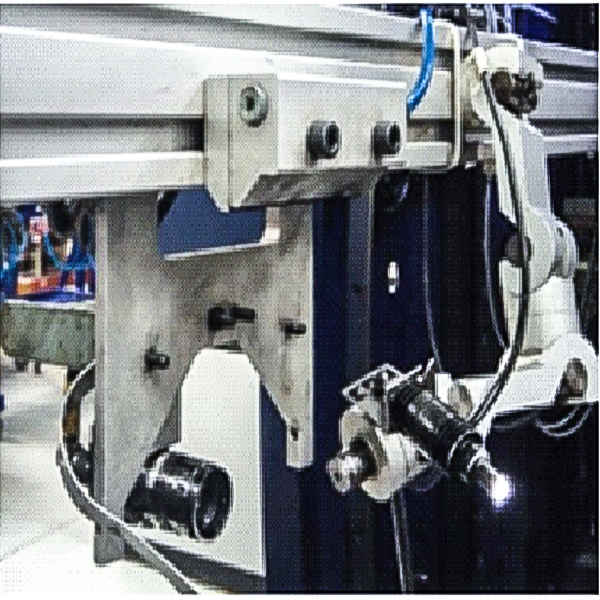

左側的激光鏡頭是激光清洗操作的一部分,激光的清理工作是采用激光清除工件表面,提供一個新的表面,并在這個過程中制造了碎片,這些碎片會飛起并沉積在激光鏡頭上,鏡頭上的碎片可能會影響到視覺檢測的精度,同時高溫的碎片可能會刮花鏡頭,造成更換鏡片的需要。

此時在鏡頭頂端安裝一把美國依愛(Exair Model 110006超級氣刀,強勁有力而且均勻的風幕,自上而下,成功將碎片與鏡頭隔開,形成了一堵氣墻,在保證不影響視覺檢測精度的情況下,完美的防止上述事情的發生。



工作原理:


壓縮空氣經進氣口(1)進入氣刀高壓腔,氣流通過狹窄、細薄的細縫(2)后在氣刀長度方向就形成一張均衡的氣流薄片。由于柯恩達曲面(3)對高壓氣流的放大比為40:1,使得氣流速度損失較小,而壓力較大,于是就產生一張具有強沖擊力而較小剪切力的氣流薄片。



應用實例:

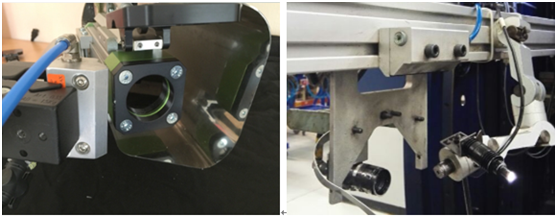

     Model 110003超級氣刀用于保護激光鏡頭                 3寸超級氣刀用于保護激光鏡頭



氣刀應用:

l  電鍍或噴漆前的預處理及烘干前的水份吹盡、噴漆后的干燥

l  部件經清洗工序后的干燥處理

l  飲料灌裝工序后經高壓空氣干燥處理,然后貼上標簽

l  帶剛軋機的板材清理

l  輸送帶清理

l  零部件冷卻

l  蔬菜、水果包裝前的除水、干燥

l  織物干燥或清潔

l  作業環境清理

l  造紙及印刷工業的涂布機

l  包裝機械作業時包裝袋的開口

引擎測試時的排煙處理



氣刀特點:

l  低噪音,在多數情況下僅為69分貝(壓力為5.5 巴,約80磅/2),噪音較常規鉆孔管氣簾     低11倍

l  節約壓縮空氣,耗氣量較常規鉆孔管氣簾節約63%

l  氣流均衡,空氣壓縮比可達40:1

l  無活動件,材質為鋁或不銹鋼

l  體積小,便于安裝,免維護

l  提供多種規格的氣簾寬度(8-274CM),氣流強度可調(附調壓器)

l   可代替傳統的風機和吹氣管



l  典型性能:

12”超級氣刀安裝0.05mm厚的墊片

壓縮空氣壓力

每英寸耗氣量(25mm)

出氣速度(距出口152mm)

噪音水平

每英寸出氣沖擊力(在距出口152mm處)

PSIG

BAR

SCFM

SLPM(升/分)

FPM

M/S

dBA

OUNCES

GRAMS

20

1.4

1.1

31

5000

25.4

57

0.6

17

40

2.8

1.7

48

7000

35.6

61

1.1

31

60

4.1

2.3

65

9600

48.8

65

1.8

51

80

5.5

2.9

82

11800

59.9

69

2.5

71

100

6.9

3.5

99

13500

68.5

72

3.2

91

更多詳細內容敬請致電索取,聯系電話:13891986106








關于依愛

美國依愛(EXAIR)公司于1983年在美國工業重鎮辛辛那提成立,致力于開發和制造以壓縮空氣為動力源的應用產品,在行業內已有三十年的專業歷史,是該類產品的鼻祖和規范領跑者,也是早期進入中國市場的品牌,在中國的市場應用、品牌影響力和用戶數量雄踞首位。

美國依愛公司產品主要包括壓縮空氣利用優化裝置、超級氣刀(風刀)、空氣放大器、空氣噴嘴、霧化噴嘴、渦旋管(渦流管)冷卻器、電氣機箱冷卻器(無電機柜空調)、靜電消除器真空發生器、氣力輸送裝置、環境清理裝置等等。廣泛用于汽車、鋼鐵、冶金、電子、化工、紡織、造 紙、印刷、機械加工等行業,進行降溫冷卻、去液干燥、吹氣除塵、消除靜電、物料傳送、環境清理等
