壓降問題


壓降問題

壓降有不同的形式,它會導致氣動系統效率低下。EXAIR在安裝手冊中寫有說明,以幫助找到正確的管道尺寸以提供不同的產品。(請參考上面的《超級氣刀安裝手冊》)。但是還有其他一些方面可能會影響性能。這些可以是配件,管道,閥門和附件。在此博客中,我將介紹一些陷阱,這些陷阱可以較大程度地減少EXAIR產品的潛力。

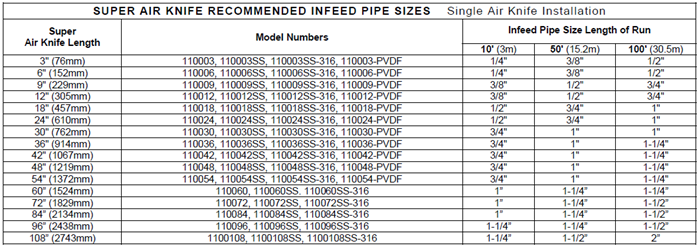

超級氣刀安裝表

根據定義,壓降是指壓差或壓降。尺寸正確的過濾器分離器在額定條件下的壓降通常為5 PSID(0.3 bar)。因此,如果從100 PSIG(6.9 bar)開始,過濾器分離器后的氣壓將為95 PSIG(6.6 bar)。但是,如果過濾器分離器的尺寸過小或過小,會發生什么?壓降將更高。因此,如果壓降為30 PSID(2 bar),則下游空氣壓力將僅為70 PSIG(4.8 bar)。在這種壓力下,您可能無法獲得完成這項工作所需的性能。

確定這些潛在問題的頭一件事就是我所說的取證。如果您可以在任何EXAIR產品的入口處安裝壓力表,則可以推斷出設置中是否存在潛在問題。例如,如果壓力調節器的壓力為100 PSIG(6.9 bar),而入口處的壓力表讀數僅為60 PSIG(4.1 bar),則這兩個點之間的壓降為40 PSID(2.8 bar) 。您可以在此區域查找問題。如果在操作時壓力調節器上的壓力表也下降,則問題區域在壓力調節器的上游。這可以來自管道尺寸或空氣壓縮機。

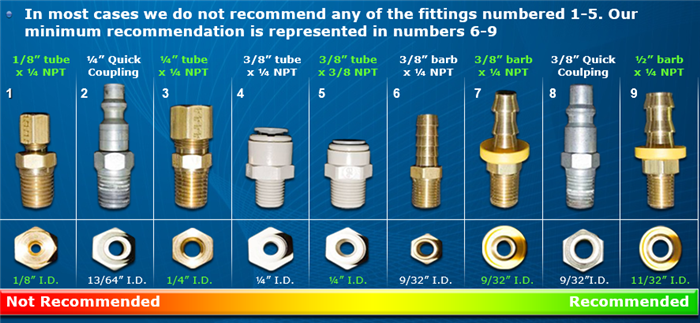

常見的問題是配件和管材。對于配件,小的開口可能不允許足夠的空氣通過。上面是一些典型配件的照片。您會注意到圖表的右側具有足夠大的開口以減小壓降。在某些情況下,快速連接配件通常用于輕松連接或斷開氣動設備。但是,如果您使用的接頭太小或太多,它們可能會導致較大的壓降。

另一個問題是尺寸不正確的管道,軟管或管道的內徑。同事Russ Bowman制作了一個視頻,顯示了管道尺寸不合適的問題。這是一個非常有趣的視頻,顯示了對超級氣刀的影響。

如果您想從EXAIR產品中獲得較大收益,則需要減少系統中的壓降。壓降浪費了能量,可能會影響您的氣動系統。
