用空氣放大器代替水冷


用空氣放大器代替水冷

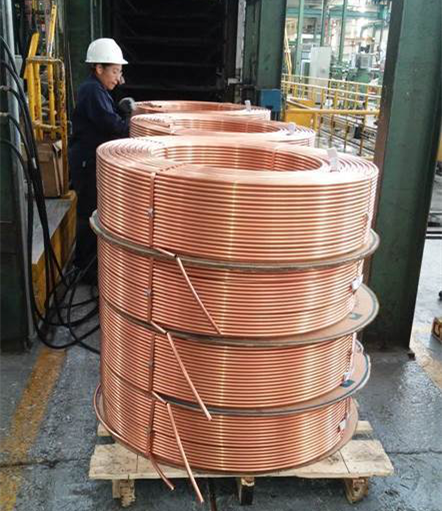

銅管需要氣動冷卻

將上面顯示的銅管在退火爐中加熱到175°C(347°F)。將該管以100kg的卷裝在架子上,每個架子上有4-6卷銅,然后將其送入下圖所示的烤箱。當管道從烤箱中出來時,用水將銅冷卻到大約35°C(95°F)的溫度,環境溫度約為20°C(68°F)。盡管有效,但由于持續的維護,安全問題和清理時間,制造商不希望使用水來冷卻銅,而寧愿使用空氣來提供所需的冷卻。

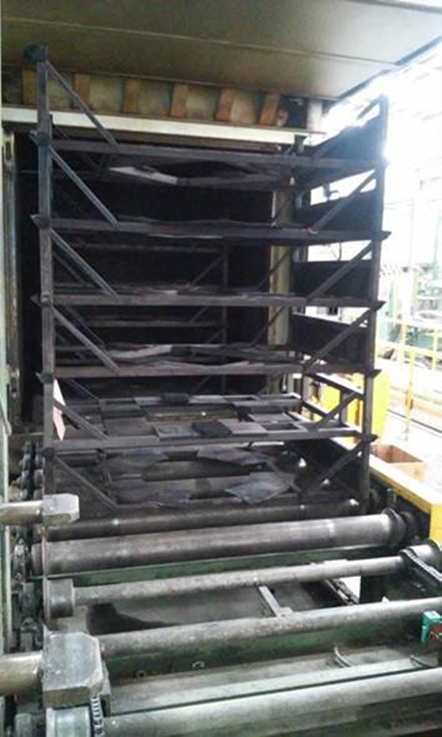

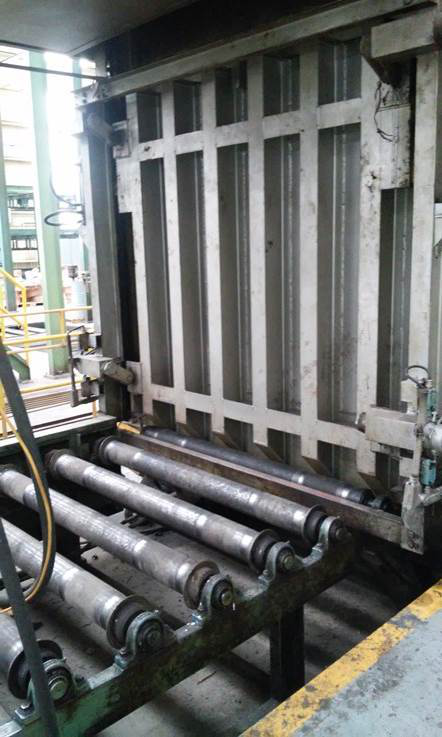

銅管穿過此烤箱用于堆疊銅管的機架

我之前已經寫過博客,內容涉及確定需要多少風量以除去特定熱量的過程。此應用程序沒有什么不同,我使用下面顯示的流程圖來確定冷卻這種鋁所需的20°C環境空氣量。

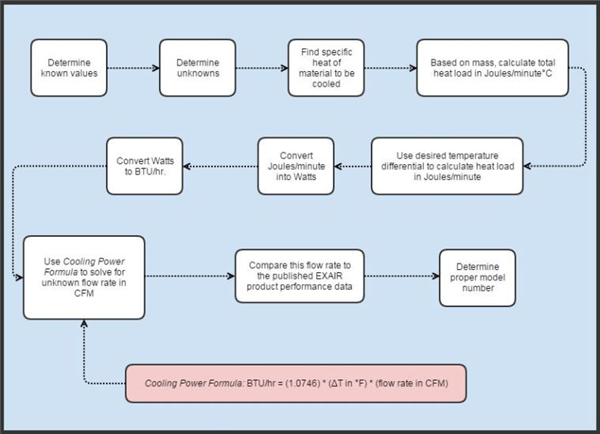

氣流計算過程

使用上面概述的過程,我確定應用程序需要在20°C下1133 CFM的空氣在1分鐘內冷卻這些銅線圈。但是,此應用程序最多可使用20分鐘來冷卻這些線圈,從而減少了空氣量。將可用時間延長到2分鐘,從而將音量要求降低到566.5 CFM(2分鐘為566.5 CFM = 1分鐘為1,133 CFM),我們可以肯定地說,我們的一系列120022型超級空氣放大器將能夠提供足夠的冷卻。(請參閱下文,了解距空氣放大器出口6“處5.5 BARG(80 PSIG)處型號120022的氣流。)并且,為了均勻冷卻線圈,建議(4)這些空氣放大器均勻分布在線圈周圍。

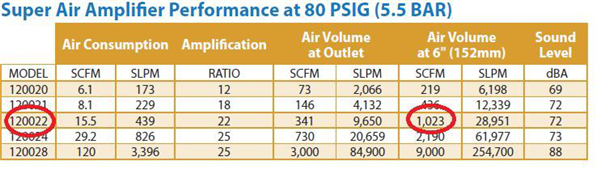

右側紅色圓圈所示的120022型在80 PSIG下的性能

通過一些計算,我們能夠為該客戶提供特定的解決方案,從而消除了此應用程序冷卻階段對水的需求。如果您有類似的應用程序,或者想為您的應用程序討論壓縮空氣解決方案,請聯系EXAIR應用程序工程師。
